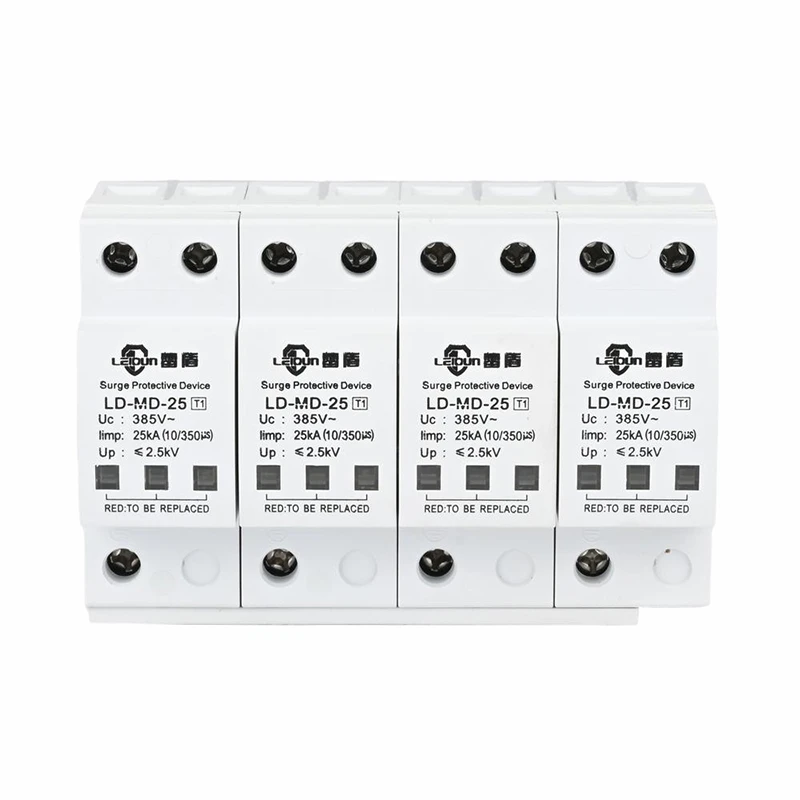

T1 SPD High Energy

Das T1 SPD High Energy ist ein Überspannungsschutzgerät der Klasse I, das mit Hochenergie-MOV-Chip-Technologie gebaut ist. Es ist für die erste Stufe des Blitz- und Überspannungsschutzes in Niederspannungs-Wechselstromverteilungssystemen konzipiert, insbesondere dort, wo eine schnelle Reaktion und eine niedrige Restspannung erforderlich sind. Das Produkt verwendet Zinkoxid-Varistorchips mit einem spannungsbegrenzenden Schutzprinzip: Unter normaler Spannung bleibt das Gerät in einem Zustand mit hohem Widerstand. Wenn eine vorübergehende Überspannung auftritt, leitet es innerhalb von Nanosekunden und begrenzt die Überspannung auf ein sichereres Niveau. Dadurch eignet es sich zum Schutz nachgeschalteter Verteilergeräte, SPS, Server, Schaltschränke, Präzisionselektronik und anderen empfindlichen Verbrauchern vor Blitzimpulsen und Schaltüberspannungen.

Im Vergleich zu Überspannungsableitern der Klasse I mit Graphit-Kern oder Funkenstrecke- bietet der MOV-Chiptyp eine schnellere Reaktion, einen niedrigeren Spannungsschutzpegel, eine kleinere Größe und eine einfachere Integration in kompakte Schalttafeln. Es ist besonders nützlich bei Innenschränken, dem Frontendschutz von Geräten und Projekten, bei denen die Reduzierung der Restspannung wichtiger ist als die Verwendung des höchstmöglichen Entladestroms. Zur vollständigen Koordinierung des Überspannungsschutzes kann es als vordere Schutzstufe zusammen mit nachgeschalteten T2- oder T3-Geräten verwendet werden, je nach Projektrisikostufe und Stromverteilungsstruktur.

• Hochenergie-MOV-Chipstruktur mit Zinkoxid-Varistor-Technologie für schnelle Spannungsbegrenzung.
• Überspannungsschutz der Klasse I, geeignet für die erste Schutzstufe in AC-Niederspannungsnetzen.
• Reaktionszeit im Nanosekundenbereich-, typischerweise weniger als 25 ns, was dazu beiträgt, die Gerätebelastung durch vorübergehende Überspannung zu reduzieren.
• Niedrige Restspannungsleistung, im Allgemeinen etwa 1,5 kV bis 2,5 kV, je nach ausgewählter Spezifikation.
• Kompakte Bauweise für einfacheren Einbau in Verteilerschränke und Gerätetafeln.
• Geeignet für Bereiche mit mittlerem Blitzrisiko, Innenschränke, Maschinenräume und Systeme mit empfindlichen elektronischen Geräten.
• Entwickelt für 220/385-V-50-Hz-Stromversorgungssysteme und gängige Niederspannungsverteilungsanwendungen.
• Kann mit nachgeschalteten T2-Überspannungsschutzgeräten koordiniert werden, um einen mehrschichtigen Blitzschutz aufzubauen.

Der größte Vorteil der Hochenergie-MOV-Version ist ihre schnelle Reaktion und niedrige Klemmspannung. Dies macht es zu einer praktischen Wahl, wenn empfindliche nachgeschaltete Geräte eine bessere Spannungsbegrenzung benötigen. Außerdem ist es kleiner und einfacher in kompakte Stromverteilerschränke zu integrieren. Allerdings altern MOV-Elemente auf natürliche Weise, wenn sie wiederholten Überspannungen ausgesetzt werden, und sie können bei längerem Gebrauch einen geringen Leckstrom aufweisen. Aus diesem Grund sind in technischen Anwendungen ein korrekter Backup-Schutz, eine Temperaturüberwachung und eine regelmäßige Inspektion wichtig.

Graphit--Kernspalt--Geräte werden häufig an Standorten mit extrem hohem Blitzrisiko-, an Freileitungseintrittspunkten, Transformatorkästen im Freien, Basisstationen und LPZ0-LPZ1-Grenzen bevorzugt, wo eine sehr hohe Entladungsfähigkeit und eine lange Lebensdauer die Hauptanforderungen sind. Der MOV-Typ ist besser geeignet, wenn niedrige Restspannung, schneller Betrieb, kompakte Struktur und Schutz empfindlicher Elektronik die wichtigsten Auswahlfaktoren sind.

• Innen--Niederspannungsverteilerschränke in Gebäuden mit mittlerer Blitzeinwirkung.
• Maschinenräume, Schaltschränke, SPS-Systeme, Serverräume und Frontendschutz für Präzisionsgeräte.
• Gewerbebauten, Industriewerkstätten und automatisierte Stromverteilungssysteme.
• Projekte, die eine schnelle Reaktion und eine geringere Restspannung im Vergleich zu Funkenstreckengeräten erfordern.
• Abgestimmte Überspannungsschutzsysteme kombiniert mit nachgeschalteten Typ-2- oder Typ-3-SPDs.

Die Installation sollte von qualifiziertem Elektrofachpersonal durchgeführt werden. Das Produkt sollte auf der entsprechenden Überspannungsschutzebene des Verteilungssystems installiert werden, mit kurzen und geraden Anschlussleitungen, um zusätzliche Induktivität zu reduzieren. Das vorgeschaltete Schutzgerät, der Leiterquerschnitt, die Erdungsqualität und die SPD-Koordination müssen entsprechend dem tatsächlichen Blitzrisiko und dem Design des Stromversorgungssystems ausgewählt werden. Für eine optimale Schutzleistung sollte der Erdungspfad zuverlässig sein und die Verbindungslänge sollte minimiert werden.

Da MOV-Elemente nach wiederholten Überspannungseinwirkungen altern können, wird eine regelmäßige Inspektion empfohlen, insbesondere vor und nach Gewittersaisonen. Überprüfen Sie die visuelle Anzeige, den Zustand des Gehäuses, die Dichtheit der Anschlüsse und alle Anzeichen von Überhitzung, Verfärbung, Verformung oder ungewöhnlichem Geruch. Wenn das Gerät eine Fehleranzeige anzeigt oder ein schweres Überspannungsereignis aufgetreten ist, ersetzen Sie es durch ein Gerät derselben Spezifikation, um einen wirksamen Systemschutz aufrechtzuerhalten.

Wählen Sie den MOV-Chiptyp, wenn das Projekt eine schnellere Reaktion, eine geringere Restspannung, eine kleinere Größe und einen besseren Schutz für empfindliche elektrische Geräte erfordert. Wählen Sie einen Graphit--Kern- oder Lückenableiter-, wenn am Standort ein sehr hohes direktes Blitzrisiko, eine Freileitungseinführung oder LPZ0-LPZ1-Grenzbedingungen im Freien bestehen, die eine sehr große Stromentladung und eine lange Impulsfestigkeit erfordern. In vielen Projekten liefert eine abgestimmte Kombination aus T1-, T2- und T3-Schutz das zuverlässigste Ergebnis.

Für die Projektauswahl oder den Großeinkauf geben Sie bitte die Spannung des Stromnetzes, die Installationsposition, den erforderlichen Impulsstrompegel, den nachgeschalteten Gerätetyp, die Polkonfiguration und die Bestellmenge an. Unser Team kann Ihnen bei der Bestätigung der geeigneten T1 SPD High Energy-Spezifikation helfen und Produktdaten, Angebotsunterstützung und Lieferinformationen für Ihr Stromverteilungs- oder Blitzschutzprojekt bereitstellen.
