Beschreibung

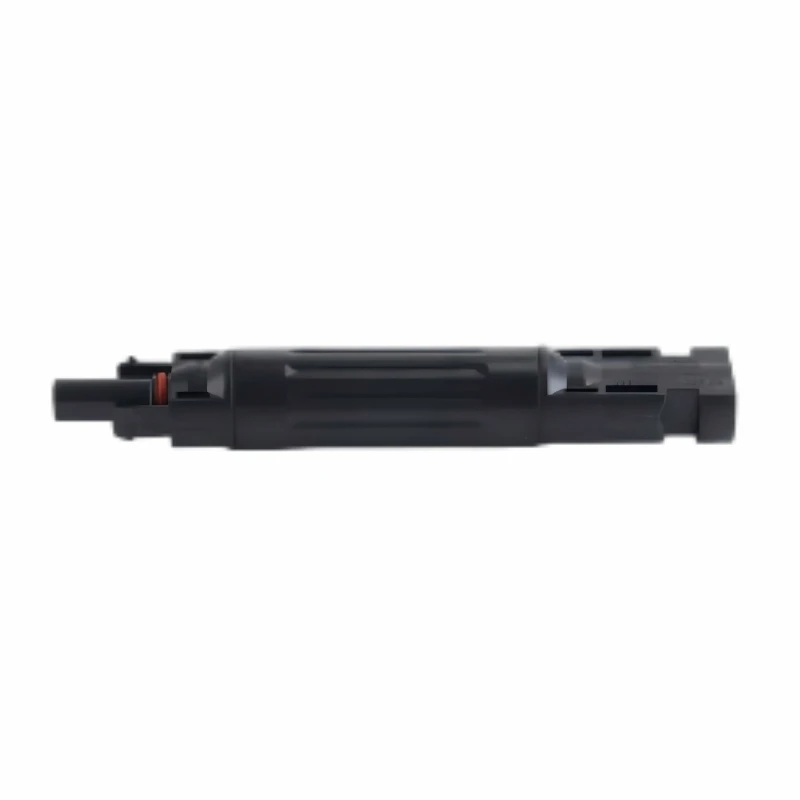

Der MC4-Sicherungsstecker ist eine integrierte In-Leitungsschutzkomponente, die speziell für Solar-PV-Gleichstromsysteme entwickelt wurde. Es kombiniert Standard-MC4-Stecker/-Buchsen mit austauschbaren gPV-DC-Sicherungskernen und bietet einen schnell wirkenden Schutz gegen Überstrom, Kurzschluss und Rückstrom für PV-Modulstränge. Weit verbreitet in privaten und gewerblichen PV-Kraftwerken, Wechselrichtern und Generatoranschlusskästen.
Durch die Verwendung von verzinnten Kupferleitern und einem flammhemmenden Gehäuse erreicht es nach dem Zusammenstecken die Schutzart IP68 mit einem Isolationswiderstand von mindestens 1000 MΩ. Die Nennspannung unterstützt 1000 V/1500 V DC, der Strom reicht von 2 A bis 30 A.
Verfügt über Selbst-Sicherung, werkzeuglosen-Sicherungswechsel, geringen Kontaktwiderstand, hohe Temperaturbeständigkeit und Anti-Alterung. kompatibel mit 2,5–6 mm² PV-Kabeln, stabile Lebensdauer im Freien über 25 Jahre, reduziert Wartungskosten und verbessert die Sicherheit und Zuverlässigkeit des PV-Systems.
Stärke
- Austauschbare Sicherungen, Nennstrom wählbar
- 1000 V/1500 V DC dediziert, hohe Schaltleistung
- Schnell-durchbrennende Sicherung zur Vermeidung von Brandgefahr, wasserdicht nach IP67
Produktionsdetails
Nutzungsumgebung:
Dieser MC4-Sicherungssteckverbinder wurde speziell für die raue Außenumgebung von PV-DC-Stromerzeugungssystemen entwickelt. Es kann in einem extremen Temperaturbereich von -40 bis +90 Grad stabil betrieben werden und verfügt über eine ausgezeichnete UV-Beständigkeit, Alterungsbeständigkeit sowie Regen- und Staubdichtigkeit. Das Produkt erreicht nach dem Zusammenstecken die hohe Schutzart IP68 und kann über einen langen Zeitraum unter rauen Bedingungen wie offener Luft, Feuchtigkeit, starkem Salznebel an der Küste und Industriestaub eingesetzt werden. Es eignet sich für private PV-, Gewerbe- und Industrie-PV-Kraftwerke, PV-Strangkreise, Wechselrichter-Gleichstromseiten- und Combined-Box-Abzweige.
Das Produkt zeichnet sich durch eine hervorragende Isolationsleistung mit einem Isolationswiderstand von mindestens 1000 MΩ sowie eine gute Flammhemmung und Witterungsbeständigkeit aus. Es widersteht langfristiger Außenbewitterung, Regenerosion, Hoch- und Tieftemperaturzyklen und anderen komplexen Arbeitsbedingungen und gewährleistet einen sicheren und zuverlässigen Betrieb in großen Höhen, bei starker Sonneneinstrahlung sowie in feuchten und regnerischen Gebieten und erfüllt die Standards für Installationsumgebungen im Freien für weltweite PV-Projekte.
Warum sollten Sie sich für einen Mc4-Sicherungsstecker entscheiden?
- Unser MC4-Sicherungssteckverbinder bietet zuverlässigen Überstrom-, Kurzschluss- und Rückstromschutz für Solar-PV-Systeme und beugt so Komponentenschäden und Sicherheitsrisiken wirksam vor. Mit IP68-Wasserdichtigkeit, UV-beständigem und anti-Design funktioniert es stabil bei Temperaturen von -40 bis +90 Grad und eignet sich für raue Außen- und Küstenumgebungen.
- Es zeichnet sich durch einen niedrigen Kontaktwiderstand zur Reduzierung von Leistungsverlusten und einen hohen Isolationswiderstand von über 1000 MΩ für einen sicheren, leckagefreien Betrieb aus. Das werkzeuglose Design ermöglicht einen schnellen Sicherungswechsel, während die Standard-MC4-Struktur eine breite Kompatibilität und einfache Installation gewährleistet.
- Alle Produkte sind nach CE und IEC 62852 zertifiziert und verwenden flammhemmende Materialien für lange Lebensdauer, stabile Leistung und kostengünstigen Betrieb für verschiedene PV-Stromversorgungssysteme.
Allgemeine Installations- und Bedienungsanleitung
1.Installation
· Trennen Sie vor der Installation den PV-Strang und vergewissern Sie sich, dass keine Spannung anliegt. Tragen Sie isolierte Handschuhe und verwenden Sie Standard-MC4-Crimpwerkzeuge.
· Isolieren Sie das PV-Kabel ab, quetschen Sie den Anschluss richtig und führen Sie ihn dann in das Steckergehäuse ein, bis er sicher einrastet.
· Installieren Sie die angegebene gPV-DC-Sicherung und ziehen Sie die wasserdichte Mutter fest, um die Dichtigkeit gemäß IP68 sicherzustellen.
· Schließen Sie die männlichen und weiblichen Anschlüsse richtig an, überprüfen Sie die Polarität und den Anschluss, um ein Lösen zu vermeiden.
2.Betrieb und Wartung
· Das Produkt funktioniert stabil in einem Temperaturbereich von -40 Grad bis +90 Grad für den Langzeitgebrauch im Freien.
· Wenn die Sicherung durchbrennt, ersetzen Sie sie erst nach vollständiger Trennung von der Stromversorgung durch eine Sicherung mit derselben Nennleistung.
· Überprüfen Sie regelmäßig den Isolationswiderstand, den Verbindungsstatus und den wasserdichten Zustand, um einen sicheren und zuverlässigen Betrieb zu gewährleisten.
