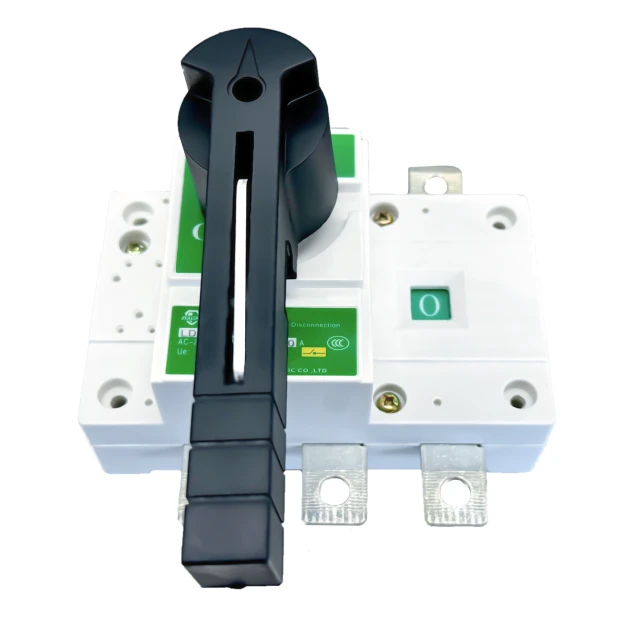

Lasttrennschalter

Die HGL-Serie ist für industrielle AC-50-Hz-Stromverteilungssysteme mit einer Nennarbeitsspannung von bis zu 600 V und einem Nennarbeitsstrom von bis zu 3150 A konzipiert. Es bietet elektrische Isolierung und kann Nennlasten schalten, wodurch es für Verteilerschränke, Maschinentafeln und Wartungstrennpunkte geeignet ist.

Der Schalter verwendet eine glasfaserverstärkte Hülle aus ungesättigtem Polyesterharz, einen Beschleunigungsmechanismus zur Speicherung von Federenergie-und zwei parallele trennbare Kontakte. Seine elastische Kontaktstruktur vom Klingentyp bietet Druckverbindung, klare Öffnungs- und Schließgrenzen und eine sichtbare Statusanzeige für einen sichereren Betrieb.

• Geeignet für 50-Hz-Wechselstrom-Niederspannungsverteilungssysteme bis 600 V.
• Nennarbeitsstrombereich bis zu 3150 A für industrielle Verteilungsanwendungen.
• Bietet sowohl elektrische Isolierung als auch Nennlastschaltfähigkeit.
• Die glasfaserverstärkte Hülle aus ungesättigtem Polyesterharz verbessert die Isolierung und mechanische Festigkeit.
• Der Federenergiespeicher-Beschleunigungsmechanismus unterstützt ein schnelles Öffnen und Schließen.
• Parallele trennbare Kontakte und eine elastische Druckverbindung in Messerausführung sorgen für eine zuverlässige Leitfähigkeit.
• Ein klarer 0/1-Griff und eine Beobachtungsfensteranzeige verbessern die Sichtbarkeit des Betriebs.
• Unterstützt je nach Modell die interne Schrankbedienung und die externe Schrankgriffbedienung.
• Geeignet für Industriebetriebe, Schaltanlagen, Schaltschränke und Energieverteilungsanlagen.

• Umgebungslufttemperatur: Obergrenze +40 C, Untergrenze -5 C und 24-Stunden-Durchschnitt nicht über +35C.
• Die Aufstellhöhe sollte 2000m nicht überschreiten.
• Die relative Luftfeuchtigkeit sollte 50 % bei +40C nicht überschreiten; Bis zu 90 % sind bei +20C mit Kondensationsverhinderung zulässig.
• Verschmutzungsgrad: Stufe III.
• Installationskategorie: III oder IV je nach Anwendungsumgebung.
• Bei besonders niedrigen{0}Temperaturen oder besonderen Installationsbedingungen wird vor der Bestellung eine technische Bestätigung empfohlen.

Der Schalter sollte vertikal installiert und vor der Installation anhand der Typenschildanforderungen überprüft werden. Wenn der Griffpfeil und das Beobachtungsfenster 0 anzeigen, ist der Schalter geöffnet; Wenn sie 1 anzeigen, ist der Schalter geschlossen.

• Anschlüsse und Anschlussmuttern sollten isoliert sein, um einen Kurzschluss zwischen den Phasen zu verhindern.
• Für den Außenschrankbetrieb muss die Verlängerungswelle koaxial zum Griffloch sein.
• Eine routinemäßige Wartung wird etwa alle sechs Monate empfohlen.
• Wenn rotierende Teile schwergängig sind, tragen Sie geeignetes Fett auf und überprüfen Sie alle Befestigungselemente.
• Stellen Sie die Verwendung des Produkts sofort ein, wenn schwere Schäden festgestellt werden.

• Stromverteilungssysteme für Industrieunternehmen
• Niederspannungsverteilerschränke und Schalttafeln
• Haupteingangs- und -abgangsisolierung
• Isolierung der Maschinen- und Anlagenwartung
• Schaltschränke, die eine sichtbare Offen-/Geschlossen-Anzeige erfordern
• Interne oder externe Schrank-Handbetriebssysteme

Wählen Sie das Modell nach Nennstrom, Nennspannung, Polkonfiguration, Betriebsart, Schranktiefe und gewünschtem Grifftyp aus. Bestätigen Sie für den externen Schrankbetrieb vor der Installation die Länge der Verlängerung-, die Abmessungen der Plattenbohrungen und die Griffausrichtung.

• Bestätigen Sie, ob ein interner Schrankbetrieb oder ein externer Schrankbetrieb erforderlich ist.
• Wählen Sie den aktuellen Rahmen entsprechend der Belastung und den Kurzzeitanforderungen aus.
• Überprüfen Sie die Installationsmaße, bevor Sie den Schrank bohren oder die Platte bearbeiten.
• Installation und Wartung sollten von qualifiziertem Elektrofachpersonal durchgeführt werden.

Die HGL-Serie kombiniert robuste Isoliermaterialien, einen schnellen Federantriebsmechanismus und eine klare Positionsanzeige für eine zuverlässige manuelle Isolierung. Es ist eine praktische Wahl für industrielle Stromverteilungsprojekte, die Lastschaltung, sichtbare Isolierung und flexiblen Schaltschrankbetrieb erfordern.

Wenn Sie ein Angebot anfordern, geben Sie bitte Produktname, Modell, Spezifikation, Menge, Betriebsmethode, Anforderungen an die Schrankinstallation und etwaige besondere Umgebungsbedingungen an. Stellen Sie bei benutzerdefinierten Installationsszenarien technische Zeichnungen oder Schrankdaten zur Bestätigung bereit.
