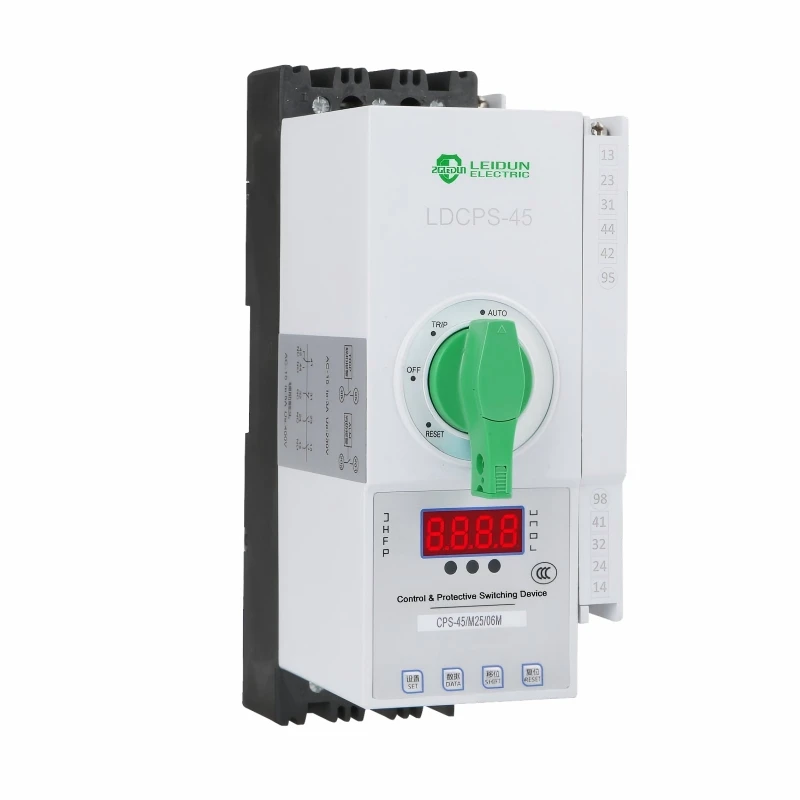

Steuer- und Schutzschaltanlagen

Das Steuer- und Schutzschaltgerät der CPS-Serie integriert die Hauptfunktionen eines Leistungsschalters, eines Schützes, eines Überlastrelais, eines Starters, eines Trenners, einer Signalalarmeinheit und eines Schutzrelais in einem modularen Produkt. Es dient zum Anschließen, Führen und Unterbrechen von Strom unter normalen Betriebsbedingungen, einschließlich des Anlaufs eines Elektromotors, und zum Schutz von Stromkreisen unter anormalen Bedingungen wie Kurzschluss, Unterspannung, Überspannung, Phasenausfall und Unsymmetrie.

Dieses Produkt eignet sich für Motorkontrollzentren, Stromverteilungszentren, Industrieanlagen, Gebäude, Brandschutzsysteme, Pumpen- und Lüftersysteme, Fernsteuerungssysteme und andere Anwendungen, die zuverlässige Steuerung und Schutz in einem kompakten Gerät erfordern.

• Integrierte Steuer- und Schutzfunktionen reduzieren den Bedarf an separaten Leistungsschalter-, Schütz-, Überlastrelais-, Starter-, Isolator- und Alarmkomponenten.
• Unterstützt AC50Hz- und AC60Hz-Systeme mit einer Nennbetriebsspannung von bis zu 690 V.
• Der Nennstrom des Hauptgehäuses reicht von 6,3 A bis 125 A; Der Arbeitsstrom des intelligenten Controllers ist von 0,4 A bis 125 A einstellbar.
• Geeignet für Motorleistungen von 0,05 kW bis 50 kW, je nach Anwendungsauswahl.
• Bietet inversen -zeitlichen Überlastschutz mit langer-Verzögerung, Kurzschluss-Kurzschluss-Verzögerung, sofortigem Kurzschluss- und schnellem unverzögertem Kurzschluss-.
• Beinhaltet Überspannungs-, Unterspannungs-, Phasenausfall-, Phasenungleichgewichts-, Unterstrom-, Rotorblockierungs-, Leckage- und Fehleralarmfunktionen je nach Konfiguration.
• Unterstützt den Remote-, lokalen und Panel-Betrieb mit digitaler Überwachung von Spannung, Strom und Fehlerstatus.
• Zu den modularen Zubehöroptionen gehören Hilfskontakte, Signalalarmkontakte, Kommunikation, Leckageschutz und Brandschutzfunktionen.

• Das Bedienfeld unterstützt die Positionsanzeige „Reset“, „Offen“, „Free Trip“ und „Geschlossen“ für einen klaren Betriebsstatus.
• Die LED-Anzeige kann die Spannung anzeigen und auch als Amperemeter fungieren, indem sie die Stromwerte der Phasen A, B und C durchläuft.
• Die Fehlerabfrage ermöglicht die Überprüfung früherer Fehlertypen, wenn das Produkt im Leerlauf läuft.
• Die Einstelltaste, die Umschalttaste, die Datentaste und die Reset-Taste unterstützen die Parameteranpassung und die Rückkehr zur normalen Überwachung.
• Wenn das Handle auf TRIP zeigt, muss der Leitungsfehler vor dem Zurücksetzen und erneuten Schließen behoben werden.
• Manuelle Steuerung, lokale Steuerung und Fernbedienungsverkabelungsschemata werden je nach Schrankanforderungen unterstützt.

Dieses Produkt wird für Systeme empfohlen, die eine kompakte Integration von Motorsteuerung, Schaltkreisschutz, Statusüberwachung und zuverlässigem Schalten erfordern.

• Kontrollzentren für Elektromotoren und Stromverteilungszentren
• Metallurgie, Bergbau, Stahl, Petrochemie, Hafen-, Schiffs- und Eisenbahnsysteme
• Kraftwerke und Umspannwerke
• Straßenbeleuchtungs- und Lüftungssysteme
• Brandschutzventilatoren, Pumpen und Gebäudeenergieanlagen
• Krankenhäuser, Gewerbegebäude, Telekommunikationsräume und Informationsverarbeitungszentren
• Steuerungs- und Schutzsysteme für einzelne-Motoren in Fabriken oder Werkstätten
• Fernsteuerungssysteme, die eine Fehleranzeige und Alarmsignalisierung erfordern

• Die Umgebungslufttemperatur sollte +40 Grad nicht überschreiten und nicht unter -5 Grad liegen; Der Tagesdurchschnitt sollte +35 Grad nicht überschreiten.
• Die Aufstellhöhe sollte 2000m nicht überschreiten.
• Die relative Luftfeuchtigkeit sollte 50 % bei +40 Grad nicht überschreiten; Bei niedrigeren Temperaturen kann eine höhere Luftfeuchtigkeit zulässig sein, z. B. 90 % im Monatsdurchschnitt bei +25 Grad.
• Es sollten Maßnahmen ergriffen werden, um Kondensation aufgrund von Temperaturänderungen zu verhindern.
• Verschmutzungsgrad: 3.
• Installationskategorie: III.

• Überprüfen Sie vor der Installation, ob sich der Betätigungsgriff normal bewegt und sich in der geöffneten Position befindet.
• Stellen Sie vor der Verwendung sicher, dass die Spannung der Spule und des Zubehörs mit der Bedienungsanleitung und dem tatsächlichen Steuerkreis übereinstimmt.
• Wenn die Spule zwischen 85 % und 115 % Us erregt ist, sollte der Elektromagnet im AUTO-Modus zuverlässig anziehen und im AUS-Modus zuverlässig lösen.
• Die Einstellung des Aktionsstroms ist werksseitig-auf Maximum eingestellt und kann bei Bedarf entsprechend dem Schalttafeldiagramm angepasst werden.
• Externe Drähte an den Einlass- und Auslassklemmen sollten mit Isolierung umwickelt werden.
• Zerlegen oder verstellen Sie das Produkt nicht, es sei denn, Sie betätigen den Drehgriff und stellen die Parameter nach Bedarf ein.

• Bestätigen Sie den Produktnamen und das Modell.
• Geben Sie den Nennstrom des Hauptgeräts, den Kurzschlusstyp, den Typ des intelligenten Auslösers und den Nennstrom an.
• Bestätigen Sie die Versorgungsspannung der Spulensteuerung.
• Geben Sie Art und Anzahl der Hilfskontakte an.
• Bestätigen Sie optionale Funktionen wie Brandschutz, Auslaufschutz, Kommunikation oder Signalalarm.
• Geben Sie Bestellmenge und Anwendungsdetails an.

Senden Sie uns Ihre Nennspannung, Ihren Nennstrom, Ihre Motorleistung, Ihre Schutzfunktionsanforderungen, Ihre Steuerspannung, Ihren Hilfskontaktbedarf und Ihre Menge. Unser Team kann Ihnen bei der Auswahl einer geeigneten CPS-Konfiguration für zuverlässige Motorsteuerung und Stromverteilungsschutz helfen.
