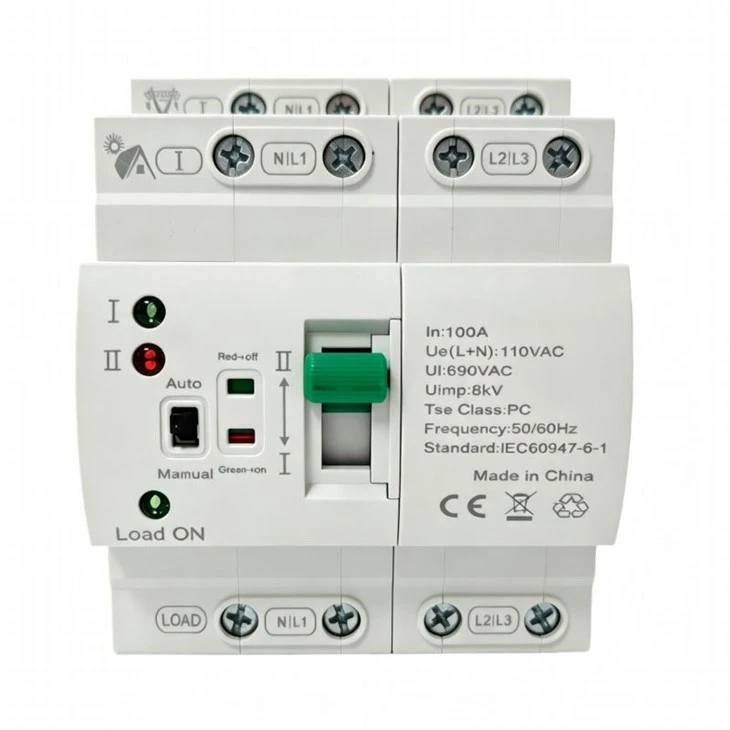

Mini Push-Ultra-dünne automatische Umschaltung

Das schlanke Modell LDQ1-80SE ist ein kompakter automatischer Transferschalter, der für Haushalte und kleine Verteilersysteme entwickelt wurde. Es überwacht den Status von zwei Stromquellen und überträgt die Last auf die alternative Quelle, wenn in einem Stromkreis eine Störung auftritt, und trägt so zur Aufrechterhaltung einer kontinuierlichen und zuverlässigen Stromversorgung bei.

Dieses Gerät in PC-Qualität kombiniert Quellenerkennung, schnelle elektromagnetische Übertragung, mechanische und elektrische Verriegelung und klare Statusanzeige in einer schlanken DIN-Schienenstruktur. Es eignet sich für kompakte Schalttafeln, bei denen automatische Übertragung, manuelle Bedienung und einfache Verkabelung erforderlich sind.

• Schlankes, kompaktes Design: Geeignet für die Stromübertragung im Haushalt und kleine Verteilerkästen mit begrenztem Installationsraum.
• Schnelle Übertragungsaktion: Verwendet einen elektromagnetischen Antriebsmechanismus vom Erregungstyp-für eine Übertragungsaktion von 20 ms.
• Automatische Rückkehrfunktion: Wenn beide Stromquellen verfügbar sind, hat Quelle I Vorrang und der Schalter kann nach Wiederherstellung automatisch zurückkehren.
• Klares Anzeigelayout: Zeigt den Normalstrom-, Notstrom- und Lastschließstatus zur schnellen visuellen Bestätigung an.
• Integrierte Sicherheitsverriegelung: Die mechanische und elektrische Doppelverriegelung verhindert das gleichzeitige Schließen beider Stromquellen.
• Vereinfachte Verkabelung: Die gleiche-Seitenklemmenkonfiguration und die integrierten-Stromabtastleitungen reduzieren den Bedarf an externer Steuerverkabelung.
• Robustes Gehäusedesign: Das feuerfeste Gehäuse und das beschichtete PCB-Design unterstützen Flammwidrigkeit und Umweltbeständigkeit.

Dieser Transferschalter wird für kleine Doppelstromsysteme empfohlen, bei denen eine automatische Quellenauswahl und eine kompakte Installation wichtig sind.

• Stromübertragungssysteme für den Haushalt
• Kleine gewerbliche Verteilerkästen
• Umschaltung von Solar-, Wechselrichter- und Notstromquellen
• Generator- oder Ersatzstromkreise für kleine Lasten
• Stromversorgung für Beleuchtung, Überwachung, Kommunikation und Sicherheitsausrüstung
• Kompakte Schalttafeln, die eine automatische Übertragung auf die DIN-Schiene erfordern

• Betriebsumgebungstemperatur: -5 Grad bis +40 Grad; Der 24-Stunden-Durchschnitt sollte +35 Grad nicht überschreiten.
• Lagertemperatur: -25 Grad bis +55 Grad; Vorübergehende Spitzen bis zu +70 Grad sind innerhalb von 24 Stunden zulässig.
• Die Installationshöhe sollte 2000 m über dem Meeresspiegel nicht überschreiten.
• Die relative Luftfeuchtigkeit sollte 50 % bei +40 Grad nicht überschreiten; Bei niedrigeren Temperaturen ist eine höhere Luftfeuchtigkeit mit Betauungsschutz zulässig.
• Verschmutzungsgrad: Stufe 3; Überspannungskategorie: Hauptstromkreis Klasse III, Steuer- und Hilfsstromkreise Klasse II.

• Vergewissern Sie sich vor dem Betrieb, dass die Eingangsspannung den Produktspezifikationen entspricht.
• Für den AC220V-Nennbetrieb beträgt der Funktionsspannungsbereich AC187V bis AC253V.
• Wenn Quelle I unter 175 V oder über 275 V liegt und Quelle II im erforderlichen Bereich liegt, überträgt der Schalter die Last auf Quelle II.
• Nachdem Quelle I wieder den Bereich von 187 V bis 253 V erreicht hat, kann der Schalter nach einer Verzögerung von 30 Sekunden automatisch zu Quelle I zurückkehren.
• Für den manuellen Betrieb stellen Sie den Moduswähler zunächst auf die Position „Manuell“.
• Inspektion und Wartung sollten von qualifiziertem Personal durchgeführt werden, nachdem alle externen Stromquellen getrennt wurden.

Bestätigen Sie bei der Auswahl eines Modells den Nennstrom, die Polzahl, die Betriebsspannung, den Quellentyp, den Schalttafelplatz, die Kabelgröße und ob eine AC110V-Anpassung erforderlich ist. Überprüfen Sie bei kompakten Installationen vor der Bestellung den Platz auf der DIN-Schiene, die Richtung der Anschlussverdrahtung und den Laststrom.

Benötigen Sie Hilfe bei der Auswahl des richtigen schlanken Transferschalters LDQ1-80SE? Senden Sie Nennstrom, Polkonfiguration, Arbeitsspannung, Quellentyp, Anwendungsszenario und Bestellmenge. Unser Team kann Modellberatung, technische Daten, Verkabelungsunterstützung und Angebotsoptionen bereitstellen.
