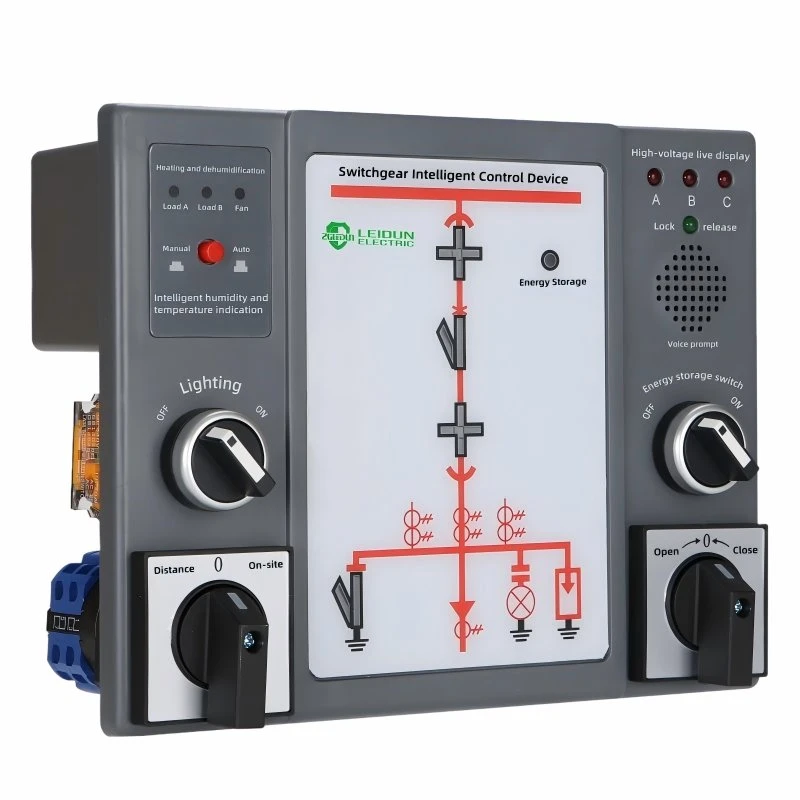

Produktübersicht
Dieses intelligente Schaltanlagen-Steuergerät ist für 3{{1}35-kV-Mittelspannungs--Schaltschränke im Innenbereich konzipiert. Es ersetzt separate Anzeigeplatten, Temperatur- und Feuchtigkeitsregler, Hochspannungs-Live-Anzeigeeinheiten, elektromagnetische Verriegelungssteuereinheiten und manuelle Anzeigebaugruppen durch eine integrierte Frontplattenlösung.
Das Gerät eignet sich für Zentralschränke, Handwagenschränke, Festschränke, Ringhaupteinheiten und andere Mittelspannungsschalttafeln. Es bietet ein klares, einzeiliges Blindschaltbild, Tastenbedienung, Statusanzeige, Schrankbeleuchtungssteuerung, Heizungs- und Lüftungssteuerung, Unterstützung für Sprachanweisungen und optionale Kommunikation für Überwachungssysteme.
Hauptmerkmale
- Integriertes einzeiliges Blindschaltbild zur visuellen Darstellung des Betriebsstatus der Schaltanlage.
- Anzeige des Schließens und Öffnens des Leistungsschalters mit roter und grüner Statusanzeige.
- Anzeige der Arbeitsposition des Bollerwagens und der Testposition.
- Statusanzeige für das Schließen und Öffnen des Erdungsschalters.
- Energiespeicheranzeige und Energieumwandlungsschaltfunktion.
- Normale Drucktastenanordnung zum Schließen, Öffnen, Fernbedienung/lokale Umstellung, Schrankbeleuchtung, Heizungssteuerung und Entfeuchtungssteuerung.
- Optionale Hochspannungsanzeige und elektromagnetischer Sperrausgang für Sicherheitsverriegelungslogik.
- Die Temperatur- und Feuchtigkeitsregelung unterstützt die Ausgabe von Heizungs-, Lüfter- und Unterbrechungsalarmen.
- Optionale RS485 MODBUS-RTU-Kommunikation mit 9600 Baud für die Remote-Systemintegration.
Wichtigste technische Spezifikationen
|
Artikel |
Spezifikation |
|
Anwendungsbereich |
3-35-kV-Mittelspannungsschaltschränke für den Innenbereich |
|
Arbeitsspannung |
AC/DC100-265V, 50Hz |
|
Stromverbrauch des Produkts |
<=10W |
|
Genauigkeit der Temperaturmessung |
+/-2 Grad |
|
Genauigkeit der Luftfeuchtigkeitsmessung |
+/-5 % relative Luftfeuchtigkeit |
|
Untere Temperaturgrenze |
+5 Grad, Hysterese 5 Grad |
|
Temperaturobergrenze |
+38 Grad, Hysterese 5 Grad |
|
Obergrenze der Luftfeuchtigkeit |
88 % RH, Hysterese 5 % RH |
|
Arbeitsumgebung |
-20 Grad bis +55 Grad; Luftfeuchtigkeit<=95% without condensation; altitude <=2000m |
|
Kontaktkapazität |
3A / AC250V ohmsch |
|
Kommunikation |
RS485 MODBUS-RTU, Baudrate 9600, optional |
|
Anti-Standard |
Entspricht IEC255-22 |
|
Installationsmethode |
Eingebettete Schalttafelmontage |
|
Größe der Panelöffnung |
220 x 165 mm |
Funktionale Konfiguration
|
Funktion |
Beschreibung |
|
Steuerung und Anzeige des Leistungsschalters |
Zeigt den Schließ-/Offen-Status des Leistungsschalters an und unterstützt die Bedienung an der Vorderseite-entsprechend der Schrankverkabelung. |
|
Anzeige der Bollerwagenposition |
Zeigt die Arbeitsposition und die Testposition für ausfahrbare Schaltgeräte an. |
|
Anzeige des Erdungsschalters |
Zeigt den Schließ- und Öffnungsstatus des Erdungsschalters an. |
|
Temperatur- und Feuchtigkeitskontrolle |
Zwei Sensorkanäle unterstützen die Logik für Heizung, Abluft/Lüfter und Alarmausgang. |
|
Anzeige der Live-Spannung |
Zeigt den Live-Status der Phasen A, B und C an, wenn eine Verbindung mit passenden Hochspannungssensoren besteht. |
|
Ausgang mit elektromagnetischer Sperre |
Bietet eine auf Live-Status basierende Sperrlogik, um unsichere Vorgänge zu verhindern. |
|
Sprachansage |
Bietet Bedienhinweise für ungewöhnliche Schaltabläufe und Sicherheitserinnerungen. |
|
Kommunikation |
Optionale RS485-Schnittstelle zur Überwachung der Systemintegration. |
Terminalreferenz
|
Terminal |
Funktion |
|
31-32 |
AC/DC100-265V Gerätestromversorgung |
|
27-28 |
Heizung A Lastausgang gesteuert durch Sensor A |
|
25-26 |
Der Lastausgang der Heizung B wird durch Sensor B gesteuert |
|
23-24 |
Ausgang zur Lüftersteuerung |
|
29-30 |
Gemeinsamer Stromeingang für Last A, Last B und Lüfterlast |
|
21-22 |
Gemeinsamer passiver Ausgang für Trennungsalarm |
|
11-14 |
Hoch-Spannungs-Live-Signaleingang |
|
03-10 |
Schalteingangsklemmen für Positions-, Leistungsschalter-, Energiespeicher- und Erdungsanzeige |
|
01-02 |
Reserviertes Terminal |
|
17-18 |
RS485-Kommunikationsterminal, A/B |
|
19-20 |
Eingangsbuchse für Temperatur- und Feuchtigkeitssensor |
Typische Anwendungen
Das Gerät eignet sich für Schalttafeln, bei denen Bediener eine einheitliche Schaltstatusvisualisierung, Frontplattensteuerung, Schaltschrankumgebungsverwaltung und optionale Fernkommunikation benötigen.
- 3-35-kV-Mittelspannungsschaltschränke
- Zentrale Schalttafeln
- Ausziehbare Bollerwagenschränke
- Feste Schränke und Ringhauptgeräte
- Verteilerräume und Schalttafeln für Umspannwerke
- Schalttafeln, die eine Temperatur- und Feuchtigkeitskontrolle erfordern
- MV-Schränke, die eine Live-Anzeige und eine Sicherheitsverriegelungslogik erfordern
Installations- und Zubehörhinweise
- Nutzen Sie die eingebettete Installation und reservieren Sie eine 220 x 165 mm große Paneelöffnung.
- Das Gerät kann mit zwei Temperatur- und Feuchtigkeitssensoren, Montagehalterungen, Klemmensatz, Handbuch, Zertifikat und einer stoßfesten Verpackung geliefert werden.
- Optionale Referenzgröße der Heizung: 65 x 45 x 37 mm, geeignet für 35-mm-DIN-Schienen- oder Schraubmontage.
- Überprüfen Sie vor dem Einschalten die Funktionsfähigkeit der Stromversorgung, der Sensorverkabelung, der Lastausgänge, der Hochspannungssensoreingänge und der Kommunikationsanschlüsse.
- Trennen Sie vor der Prüfung der Hochspannungsfestigkeit alle zugehörigen Anschlüsse, um Schäden am Gerät oder an den Anschlüssen zu vermeiden.
Warum dieses Produkt wählen?
Bei Mittelspannungsschaltanlagen können separate Anzeigelampen, Steuerungen, Anzeigetafeln und Live-Anzeigekomponenten die Schaltschrankkonstruktion komplex machen. Diese integrierte Steuereinheit trägt dazu bei, das Schalttafellayout zu vereinfachen, die Sicht des Bedieners zu verbessern, sicherere Schaltvorgänge zu unterstützen und einen praktischen Schutz der Schaltschrankumgebung in einem Gerät bereitzustellen.
Bestellinformationen
Bitte bestätigen Sie bei der Bestellung das Schaltplanlayout, den Schranktyp, die Betriebsspannung, die Anforderungen an die Temperatur- und Feuchtigkeitskontrolle, die Live-Anzeigeoption für Hochspannung, die Anforderungen an die elektromagnetische Sperre, die RS485-Kommunikationsoption, die Konfiguration der Heizungs- und Lüfterausgänge sowie etwaige spezielle Schalttafelbeschriftungen.
