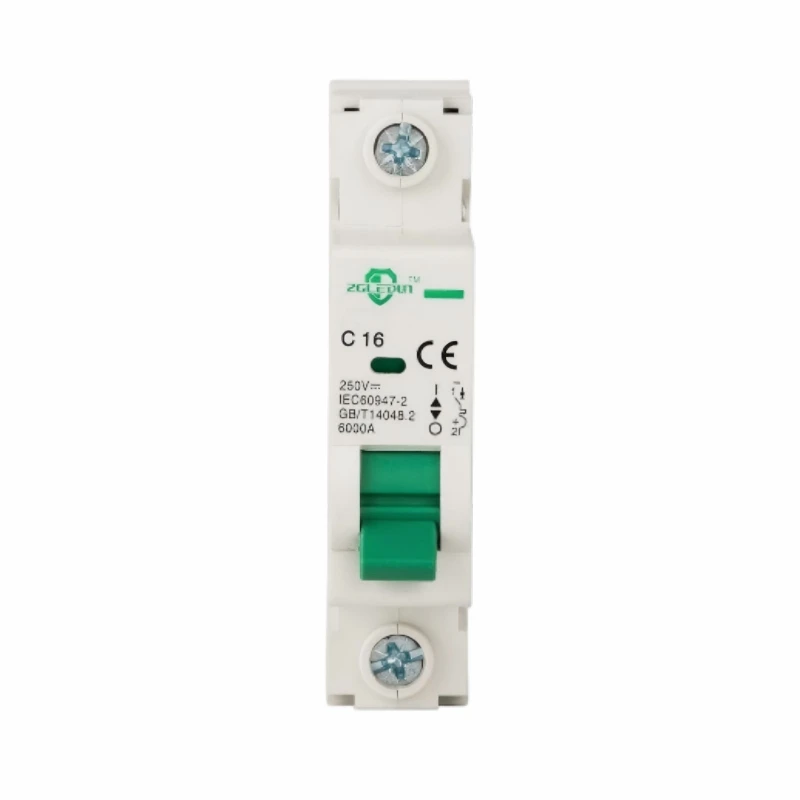

AC MCB

Der Miniatur-Leistungsschalter LDB9-63 ist für den Überlast- und Kurzschlussschutz in Niederspannungs-Wechselstromverteilungssystemen konzipiert. Es eignet sich für elektrische Schalttafeln im Haushalt, im Gewerbe und in der Leichtindustrie, einschließlich Beleuchtungsstromkreisen, Steckdosenstromkreisen, ohmschen Lasten, kleinen Motoren und Stromkreisen mit höheren Anforderungen an den Einschaltstrom.

Mit B-, C- und D-Kurvenoptionen, 1P- bis 4P-Konfigurationen und einer klaren Griffpositionsanzeige unterstützt der Leistungsschalter ein flexibles Schaltkreisschutzdesign und erleichtert gleichzeitig den täglichen Betrieb und die Wartung.

• Modellkonfiguration LDB9-63: Aktualisierte Modellbezeichnung für Standard-AC-Miniatur-Leistungsschalteranwendungen.
• Mehrere Nennströme: 1A, 2A, 4A, 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A und 63A Optionen.
• Flexible Polauswahl: Erhältlich in den Versionen 1P, 2P, 3P und 4P für verschiedene Verteilungssysteme.
• B-, C- und D-Auslösekurven: B-Kurve für ohmsche Lasten, C-Kurve für normale Lasten und D-Kurve für Stromkreise mit größerem transienten Einschaltstrom.
• Zuverlässige Schaltleistung: Die Nennschaltkapazität Icn beträgt 4,5/6 kA gemäß IEC60898-1.
• Klare Betriebsanzeige: Der Griff bietet einen sichtbaren Status der Kontaktposition für Inspektion und Wartung.
• Auf Sicherheit ausgerichtetes-Griffdesign: Der verschließbare Griff oder die optionale Halterung mit Vorhängeschloss verhindern gefährliche Änderungen im EIN/AUS-Betrieb.
• Lange Lebensdauer: Die elektrische Lebensdauer erreicht 10.000 Betätigungen und die mechanische Lebensdauer erreicht 20.000 Betätigungen.

Dieser Leistungsschalter wird für Wechselstromkreise empfohlen, die einen kompakten modularen Schutz, eine zuverlässige Auslöseleistung und eine bequeme Schalttafelinstallation erfordern.

• Wohnverteiler
• Kommerzielle Beleuchtungs- und Steckdosenschaltungen
• Kleine Motorschutzschaltungen
• Industrielle Schalttafeln
• Heiz- und Widerstandslastkreise
• AC-Unter--Verteilerschränke

• Wählen Sie den Nennstrom entsprechend dem Laststrom, der Kabelgröße und der Schutzkoordination aus.
• Wählen Sie je nach Lasttyp und erwartetem Einschaltstrom die Kurve B, C oder D.
• Bestätigen Sie vor der Bestellung die Polzahl und die Betriebsspannung.
• Halten Sie das angegebene Anzugsdrehmoment der Klemmen ein, um einen zuverlässigen Leiteranschluss zu gewährleisten.
• In einem geeigneten Elektrogehäuse installieren; Die Schutzart beträgt IP20 mit angeschlossenen Leitern.
• Installation und Wartung sollten nach der Stromunterbrechung von qualifiziertem Elektrofachpersonal durchgeführt werden.

Geben Sie vor der Bestellung den erforderlichen Nennstrom, die Polzahl, die Auslösekurve, das Ausschaltvermögen, die Betriebsspannung und die Anzahl an. Geben Sie für Projekte, die den aktualisierten Modellnamen verwenden, LDB9-63 in den Bestellinformationen an.

Senden Sie uns Ihre Schaltkreisspannung, Ihren Nennstrom, Ihre Polkonfiguration, Ihre Auslösekurve, Ihre Anforderungen an die Ausschaltkapazität und Ihr Anwendungsszenario. Unser Team kann Ihnen bei der Empfehlung der richtigen LDB9-63-Konfiguration für einen sicheren und effizienten Wechselstromkreisschutz behilflich sein.
